VP 20

Gjuts in vid tillverkning av plattbärlag.

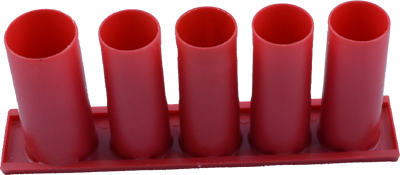

Elgenomföringen har 5 st öppningsbara hylsor genom plattbärlaget i en enhet.
Den hylsa/hylsor som önskas utnyttjas öppnas genom att VP-röret trycks genom knock-out proppen och hylsan.
Ej utnyttjad hylsa fylls igen när övergjutningen av plattbärlaget sker.
Finns i två dimensioner: VP16 och VP20
VP 16: För 4st VP-rör 16 samt 1 VP-rör 25
VP 20: För 4st VP-rör 20 samt 1 VP-rör 25
Eftersom öppnad hylsa endast har ett spel mot VP-röret på 0,3 mm och resten av hylsorna är slutna , kan betongen ej rinna ut vid övergjutning.
Håltagning, borrningsarbete och efterlagning utgår helt!
Elgenomföringar kan läggas på rad i serie eller bredvid varandra långsides efter behov.
Den synliga delen av elgenomföringen i undersida plattbärlaget ytbehandlas lika takytan i övrigt.
Elgenomföringen är utformad så att den ej kan trampas ur bjälklaget.

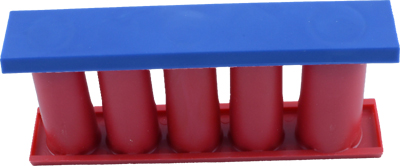

Speciellt anpassat täcklock finns som återanvändbart skydd vid ingjutning av elgenomföringen vid plattbärlagets tillverkning.




Material: Slagfast polystyren
Ökad höjd kan levereras för anpassning till tjockare plattbärlag.

VP20:
Färg röd, L=170 B=35 H=70 mm, vikt  g/st
kartong om 300st, vikt 22kg.
